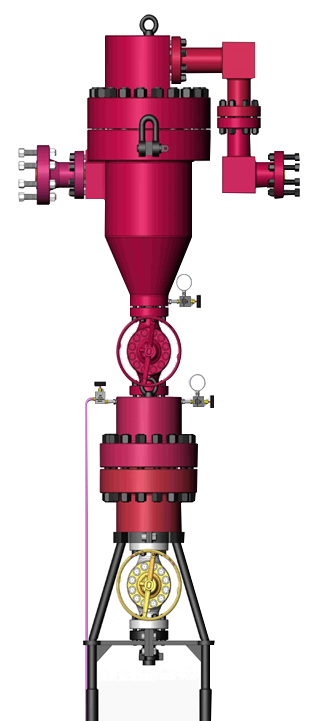

Cyclone type sand remover

旋流式除砂器可以去除采气井口天然气体中的沙砾等颗粒物，可有效的保护下游节流阀油嘴以及输送管道。

当携沙气体由进气管道进入旋流除砂器中，作直线运动的气流由于筒壁的约束作用转变成圆周运动，绝大部分旋转气流沿着气壁成螺旋状超锥体运动，一般称为外旋流，携沙气体在旋转过程中产生离心力，将重量大于气体的颗粒甩向器壁，颗粒一旦与器壁接触，便会失去原有的惯性力，依靠入口速度的初始动量随外旋流沿着壁面下落，最终进入排灰口。旋转向下的外旋流到达锥体时，由于锥桶形状的收缩，依据“旋转矩”不变的原理，气流的切向速度不断增大，在外旋流旋转过程中，周边气流压力不断升高，在锥桶中心形成负压区，由于负压吸引作用，当气流到达锥桶下端某一位置时，向旋流器中心靠拢，以同样的旋转方向，从下向上反向螺旋向上，称之为内旋流。最终气体经排气管排出旋流器外，小部分未被分离的细小颗粒也随之逃逸而出，气流的固体颗粒只要在其他旋转向上排出过程总碰到器壁，即可沿着器壁滑落到排灰口，从而达到气固分离。
