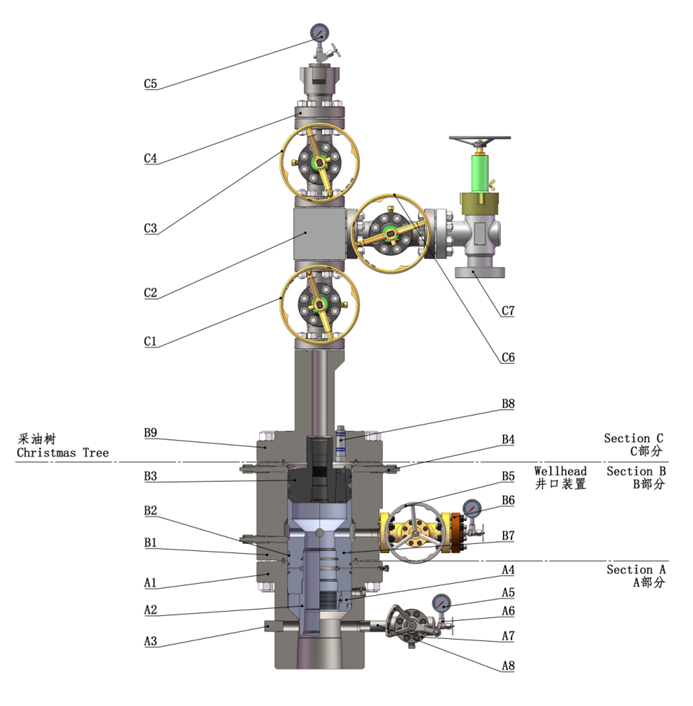

ESP composite wellhead device

ESP复合井口装置是一种结构紧凑的组合式井口系统，它可以代替常规的井口装置运用于陆地和海洋平台，他比传统的井口系统提供了一下优点：

• •套管头和套管四通为独立的单位，节省了安装时间；
• •套管和油管可以直接通过防喷器组安装，增加了安全性，节省了安装和拆除防喷器组的时间。

• 1.套管头 底部连接：承插焊接、承插焊接+O型密封圈、螺纹及卡瓦锁紧等 侧出口连接：螺纹、法兰（螺栓）及加长法兰
• 2.套管悬挂器： AMBS套管悬挂器：一种高容量芯轴式悬挂器，与套管通过螺纹形成牢靠的连接，悬挂器设计有多个贯穿的凹槽，凹槽可以返泥浆至防喷器组，在悬挂器的上部设计有提升螺纹，用于悬挂器的送入和取出。应急套管悬挂器：下套管遇阻时，紧急情况下使用的卡瓦悬挂器，依靠套管自重卡住套管，使卡瓦与套管形成牢靠的连接，卡瓦悬挂器为剖分式、自锁结构，安装快捷方便。

• 1.套管四通 套管四通为直孔设计，附加密封衬套锁紧装置和油管挂锁紧装置，侧出口为栽丝螺栓连接。
• 2.密封衬套： 密封衬套坐落在套管悬挂器上，用于密封套管与套管头之间的环形空间。密封衬套为油管悬挂器提供了一个承载的台肩。内孔上部设有提升螺纹用于送入与取出。
• 3.油管悬挂器： 油管悬挂器坐在密封衬套上，配置不同的双公可以悬挂不同规格的油管，工作时与四通形成环形密封空间。密封圈通过四通上法兰处的顶丝挤压形成激发密封，上部螺纹为起吊螺纹，中间设有BPV螺纹和电缆穿越孔。
